Descrição:

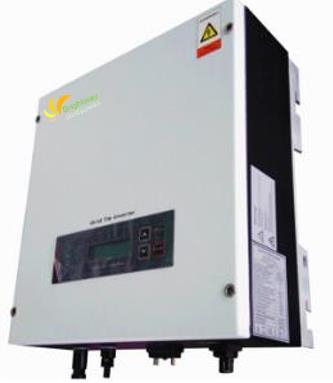

O sistema de energia conectado à grade PV inclui módulos PV, inversor conectado à grade, medidor e placa de chave de energia.
Os módulos fotovoltaicos convertem a energia solar na potência DC e, em seguida, o inversor conectado à grade a potência CC na potência CA da onda senoidal, que tem a mesma frequência e fase com a tensão da grade.
A alimentação de energia CA na grade em parte e os outros poderes fornecem as cargas locais.
Características:
1. Melhore a eficiência do sistema mais alta
2. Alta eficiência de conversão
3. Tecnologia avançada para rastreamento máximo de pontos de energia (MPPT) (> 97%) Eficiência MPPT
4. Faixa de tensão de entrada de largura
5. Alta
confiabilidade
devido à fúria de proteção de proteção
6.
Ajuste de comunicação
.
Modelo | BWI-GT3K | BWI-GT4K | |
Tipo de isolamento | Sem transformador | ||
Entrada CC | Faixa de tensão MPPT | DC100 ~ 500V | |
Máx. Tensão CC | 550VDC | ||
Tensão CC nominal | 360V | ||
Iniciar a tensão | 180V | ||
Tensão de circuito aberto recomendado de matriz PV | 200-400V | ||
Sistema de controle | MPPT | ||
Número de rastreador MPPT | 1/2 | ||
Acoutput | Potência de saída nominal | 3000W | 4000W |
Avalie a tensão da grade | AC220V (tensão da grade) | ||
Faixa de tensão da grade | AC 185 ~ 264V (1 fase) | ||
Frequência de grade normal | 50/60Hz (frequência da grade) | ||
Fases | 1 Fase 2 Fio | ||
Fator de potência | > 0,95 | ||
THD atual | Na potência nominal e na onda senoidal <5% | ||
Sistema de controle | Pwm | ||
Anti-Illinging | ≤0,5 seg | ||
Sobrecarga de saída | 100% | ||
Máx. Eficiência | 98% | ||
Eficiência do euro | 96,4% | ||
Estrutura | Classe de proteção | IP65 | |
Sistema de resfriamento | Resfriamento natural | ||
Barulho | <50dB | ||
Interfaces de dados | RS232/RS485 externo | ||
Módulo da web (opção) | RS232C para TCP/IP | ||
Mostrar | LCD | ||
Dimensões (W*H*D) | 420*360*165mm | 500*420*165mm | |
Peso | 20,5 kg | 22kg | |
Proteção | Inversor | Entrada acima da tensão, saída de curto -circuito, superaquecimento, componente CC de saída. | |
Grade | Islanding, acima/abaixo da tensão da grade, sobre/sob a frequência da grade. | ||
Ambiente | Ambiente | Sem gás de corrosão, gás inflamável, névoa de óleo, poeira etc. | |
Temperatura de operação | -10 ° C ~ 40 ° C (50 ° C) | ||
Temperatura armazenada | -20 ° C ~ 65 ° C. | ||
Umidade relativa | 0 ~ 100% (não molhado com orvalho) | ||
Descrição:
O sistema de energia conectado à grade PV inclui módulos PV, inversor conectado à grade, medidor e placa de chave de energia.
Os módulos fotovoltaicos convertem a energia solar na potência DC e, em seguida, o inversor conectado à grade a potência CC na potência CA da onda senoidal, que tem a mesma frequência e fase com a tensão da grade.
A alimentação de energia CA na grade em parte e os outros poderes fornecem as cargas locais.
Características:
1. Melhore a eficiência do sistema mais alta
2. Alta eficiência de conversão
3. Tecnologia avançada para rastreamento máximo de pontos de energia (MPPT) (> 97%) Eficiência MPPT
4. Faixa de tensão de entrada de largura
5. Alta
confiabilidade
devido à fúria de proteção de proteção
6.
Ajuste de comunicação
.
Modelo | BWI-GT3K | BWI-GT4K | |
Tipo de isolamento | Sem transformador | ||
Entrada CC | Faixa de tensão MPPT | DC100 ~ 500V | |
Máx. Tensão CC | 550VDC | ||
Tensão CC nominal | 360V | ||
Iniciar a tensão | 180V | ||
Tensão de circuito aberto recomendado de matriz PV | 200-400V | ||
Sistema de controle | MPPT | ||
Número de rastreador MPPT | 1/2 | ||
Acoutput | Potência de saída nominal | 3000W | 4000W |
Avalie a tensão da grade | AC220V (tensão da grade) | ||
Faixa de tensão da grade | AC 185 ~ 264V (1 fase) | ||
Frequência de grade normal | 50/60Hz (frequência da grade) | ||
Fases | 1 Fase 2 Fio | ||
Fator de potência | > 0,95 | ||
THD atual | Na potência nominal e na onda senoidal <5% | ||
Sistema de controle | Pwm | ||
Anti-Illinging | ≤0,5 seg | ||
Sobrecarga de saída | 100% | ||
Máx. Eficiência | 98% | ||
Eficiência do euro | 96,4% | ||
Estrutura | Classe de proteção | IP65 | |
Sistema de resfriamento | Resfriamento natural | ||
Barulho | <50dB | ||
Interfaces de dados | RS232/RS485 externo | ||
Módulo da web (opção) | RS232C para TCP/IP | ||
Mostrar | LCD | ||
Dimensões (W*H*D) | 420*360*165mm | 500*420*165mm | |
Peso | 20,5 kg | 22kg | |
Proteção | Inversor | Entrada acima da tensão, saída de curto -circuito, superaquecimento, componente CC de saída. | |
Grade | Islanding, acima/abaixo da tensão da grade, sobre/sob a frequência da grade. | ||
Ambiente | Ambiente | Sem gás de corrosão, gás inflamável, névoa de óleo, poeira etc. | |
Temperatura de operação | -10 ° C ~ 40 ° C (50 ° C) | ||
Temperatura armazenada | -20 ° C ~ 65 ° C. | ||
Umidade relativa | 0 ~ 100% (não molhado com orvalho) | ||
